Фирма Omega Technologies пригласила в свой офис 8-9 октября с. г. своих дистрибьюторов, дилеров, а также пользователей и представителей прессы на технический семинар, на котором представила новую версию своей системы CAD/CAM ADEM 3.0. Нынче проведение презентации нового программного продукта отечественной разработки, да еще столь сложного, как система автоматизированного проектирования, – событие крайне редкое и необычное.

Семинар открыл генеральный директор фирмы Omega Technologies Ltd Ури Леви, который заявил, что ADEM должна ликвидировать существующий разрыв между процессами автоматизированного проектирования и производства. Только большие, «тяжелые» системы в настоящее время позволяют связать воедино конструирование и разработку технологии. Представляемая система, хотя и является «легкой», может то же самое.

Директор российского отделения фирмы Александр Быков обрисовал основные характеристики CAD/CAM ADEM, созданной на основе двух систем: конструкторской системы CherryCAD московской фирмы «Элгра» и технологической системы CATRAN ижевского предприятия «Крона». В основе ADEM лежит двухмерное моделирование, которое и позволяет отнести систему к классу «легких» (с успехом работающих на персональных компьютерах). Но это не должно никого смущать – в традиционном машиностроительном производстве около 89 процентов деталей может создаваться на 2- и 2,5-координат-ном оборудовании, и именно для их проектирования могут эффективно использоваться «легкие» CAD. Но важнее подчеркнуть другое: в интегрированной CAD/CAM-системе ADEM реализован принцип «сквозного проектирования», когда создается не только конструкторская документация на изделие, но и управляющие программы для различных типов станков с ЧПУ (фрезерные, токарные, электроэрозионные, аппараты газовой и лазерной резки и т. д.). Конечно, одного только «плоского» проектирования для современного производства недостаточно. Именно поэтому в ADEM 3.0 созданы модули, позволяющие проектировать изделия на основе трехмерных твердотельных моделей и разрабатывать техпроцессы производства 3- и 5-координатной обработки. 8 дальнейших версиях система должна обрести возможности поверхностного 3D-проектирования.

Г-н Быков рассказал о том, что новая версия ADEM 3.0 обеспечивает выпуск конструкторско-технологической документации и поддержку новых технологий быстрого прототипирования – стереолитографию и LOM-технологию (Laminated Object Manufacturing). В новой версии реализован ввод данных в различных форматах: DFX, VDA, ADM. Это позволило сопрячь ее с другими модулями – модулем трехмерного моделирования Z-CAD, а также модулем конечно-элементного анализа BASYS+. Ассистенты докладчиков на компьютере в зале демонстрировали возможности системы и отдельные этапы выполнения конструкторско-технологической разработки.

Презентацию продолжили ведущие сотрудники фирмы Omega Technologies. Александр Пиголкин рассказал о работах по переносу системы в MS Windows (предыдущая версия работала под DOS) и о появившихся в связи с этим дополнительных возможностях: многозадачности, использовании механизма динамического обмена информацией с внешними базами данных и офисными приложениями, простоте подключения внешних модулей (независимых разработок САПР), переносимости между аппаратными платформами, а также о работе в сети. Ядро системы построено как развитый набор компонентных объектов, реализующих основные функции проектирования: двух- и трехмерное проектирование, моделирование трехмерной обработки, поверхностное моделирование, генерация тех-документации, управление станками с ЧПУ, вывод на внешние устройства, а также управление файлами. Использование технологии OLE, когда каждый из компонентов может выступать в качестве OLE-сервера, открыло пользователям доступ к редактированию любых документов, созданных в ADEM с сохранением новых данных в единых файлах. Новая версия ADEM совместима со всеми версиями Windows (3.11, 95 и NT), а также с Win/OS2.

Олег Чекалин познакомил слушателей с особенностями двухмерного моделирования в системе ADEM 3.0: работа со многими слоями, группами объектов и динамическими размерами, эвристическая параметризация проектируемых изделий. В дополнение к поддержке международных и российских стандартов система позволяет работать с комплексными объектами – когда любой созданный проектировщиком объект легко может деформироваться и модифицироваться. Возможности аппликации облегчают формирование сборочных чертежей из множества деталей, созданных на разных рабочих местах(это было тут же продемонстрировано). В системе появилась «динамическая лупа» с возможностью прямого редактирования, введены различные режимы штриховки рабочих чертежей. О трехмерном моделировании в ADEM 3.0 рассказал Михаил Колывагин. В системе наряду с расширением библиотеки 30-объектов существенно развиты методы объемного и поверхностного трехмерного моделирования: регенерация модели с заменой элементов, создание моделей на основе операций типа «грань-грань», лифт XY, автоматическое построение сечений, точное позиционирование объемных элементов. Важной особенностью системы стало наличие встроенных конвертеров для ввода объемных элементов из других систем.

 Одним из шагов к интеграции с другими системами стала совместная разработка Omega Technologies и компании Eagle Dynamics – модуль Z-CAD, вошедший в состав системы ADEM 3.0. О нем рассказал Игорь Тишин, директор российского отделения Eagle Dynamics (его сотрудниками создан нашумевший имитатор полета на самолете Су-27). Z-CAD значительно упрощает проектирование изделий сложной формы на основе трехмерного поверхностного моделирования, это значительно расширяет возможности применения системы в целом.

Кроме того, систему дополнил модуль BASYS+, разработанный МАО «Криста» – партнером Omega Technologies. BASYS+ предназначен для выполнения широкого круга задач прочностного анализа: линейной и нелинейной статики, динамического частотного анализа, теплопроводности и термоупругости. С его помощью уже выполнены работы по инженерному анализу спроектированных изделий на ряде отечественных машиностроительных заводов.

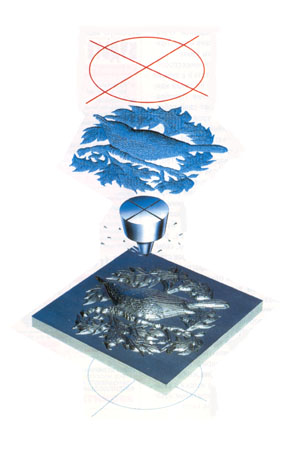

Затем слово было предоставлено генеральному директору фирмы DEL-CAM Хью Хамфризу, который рассказал о сотрудничестве с Omega Technologies и представил систему CAD DUCT, а также ряд других компонентов САПР, разработанных DELCAM. Кстати, с помощью системы DUCT в течение дня по сканированному рисунку с ювелирной точностью был изготовлен объемный герб России -для украшения папки Президента на церемонии инаугурации.

Слушателям семинара продемонстрировали параллельную работу CAD/CAM ADEM 3.0 и DUCT над общим проектом: в первой системе выполнялись работы по проектированию деталей, обрабатываемых на 2,5-координатных станках, а с помощью второй разрабатывалась корпусная деталь со сложной поверхностью. Об эффективности ADEM говорили пользователи различных предприятий и организаций: Владимирского электромеханического завода, Самарского моторостроительного завода, НИИ радиотехнической аппаратуры, МГТУ им. Баумана...
