Системы автоматизированного проектирования (САПР) следуют веяниям моды: в последнее время, в связи с развитием направления домашних компьютеров, создатели подобных систем стали все большее внимание уделять проектированию "в быту". И в ряд подобных программ "для офиса, дома и огорода", которые с равным успехом могут пригодиться как прорабу, так и домохозяйке, можно поставить выпущенный в начале этого года канадской фирмой Corel программный пакет Corel Visual CADD.

Corel Visual CADD несколько отличается от традиционных промышленных САПР (примерно настолько же, насколько домашний компьютер отличается от традиционного, "офисного"): он проще в использовании и конфигурировании, его можно изучать при помощи подробной документации и встроенной системы помощи. Пакет, заявленный как "быстрое средство для рисования и разработки", включает в себя 1900+5000+650 графических примитивов, имеющих отношение к архитектуре, строительной механике и электротехнике, и предназначен для проектирования архитектурных сооружений и в первую очередь – домов и частных коттеджей. Для этих целей на CD-ROM уже подобрана обширная библиотека – более 250 планов домов, разработанных различными дизайнерскими объединениями: канадскими Virtual Home Design и SterlingGroup, американскими HomeStyles и Residental Designs и австралийской C.L.M. International.

По словам менеджера компании "Лампорт" Евгения Попова (а эта компания является эксклюзивным дистрибьютором Corel в России), для самой Corel данный продукт не является традиционным: как и многие другие продукты, вышедшие за последнее время под товарным знаком Corel, он является разработкой сторонней фирмы, поглощенной корпорацией. На нем гордо стоит надпись "version 2.0", а о предыдущих разработках сказано лишь то, что все чертежи, созданные с их помощью, с Corel Visual CADD абсолютно не совместимы. Изначально продукт создавала фирма Numera Software Corporation: разработка была 16-битной и предназначалась для Windows 3.x. Visual CADD – 32-битное приложение, разработанное под Windows 95 и Windows NT. По сравнению с традиционными средствами САПР пакет Corel Visual CADD не дорог: его "рекомендованная" цена колеблется около 400 долларов, а "Лампорт" продает его еще дешевле.

Хочется отметить более чем скромные для продукции "от Corel" официально заявленные минимальные требования к системе: 386-й процессор, 4 Мбайт RAM, 7 Мбайт на винчестере, монитор VGA. Рекомендованная конфигурация – 486/8/18; наличие мат-сопроцессора, как гласит надпись на коробке, "не обязательно, но желательно". Правда, эти требования указаны, вероятно, в рекламных целях – всем известны "прихоти" Windows 95.

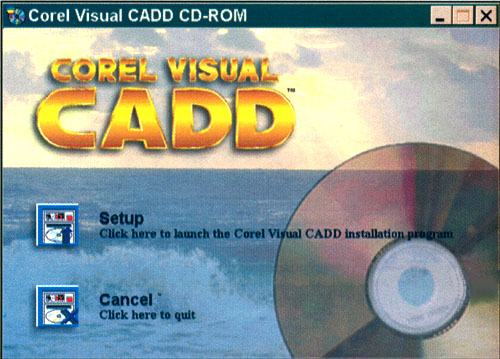

Конечно, Visual CADD не "классическая" CAD-программа – создание трехмерных рисунков здесь просто не предусмотрено. Кроме того, не все в порядке с привязкой объектов. Однако, если рассматривать Corel Visual CADD именно как пособие для планировки домов – размещения комнат и расстановки мебели, то есть для исконно бытовых применений, – то здесь он окажется вне конкуренции. Легко настраиваемый интерфейс с "выпадающими" меню быстр и удобен в работе, вызываемое нажатием правой кнопки мыши меню быстрого доступа содержит самые необходимые и часто используемые функции ("модифицировать, "увеличить/уменьшить" и т.п.), а хорошо продуманная система инсталляции/деинсталляции позволит даже новичку установить Соге! Visual CADD без особого труда.

С продуктом имеет смысл работать следующим образом. Вначале надо загрузить библиотеку домов (House Select). (При этом появится весьма забавное сообщение, что, мол, 'фирма Corel снимает с себя всякую ответственность за все, что может приключиться вокруг как этих планов, так и их оригиналов-домов: экологический ущерб и т.д.") Затем из базы данных можно выбрать близкий к вашей задумке проект, причем не только по внешнему виду, но и исходя, например, из числа комнат, полезной площади, числа этажей и др. Интересующий дом можно осмотреть снаружи (множество объектов представлено 16-bit) bmp-файлами), а затем, нажав на кнопку "View File" и запустив собственно Corel Visual CADD, – изнутри.

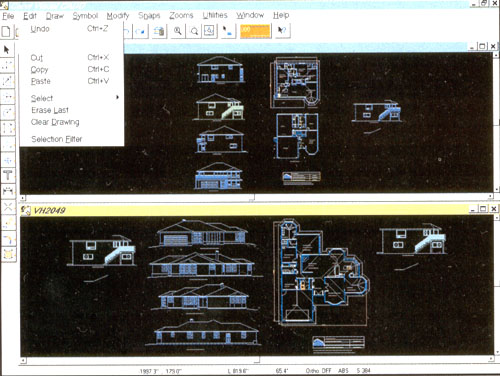

Дальше совсем просто: нажатием на левую кнопку мыши выделяете интересующие вас объекты (это могут быть как простые линии, так и целые окна), переносите их на новое место или вообще удаляете, при помощи Symbol Manager добавляете новые примитивы... Очень удобно то, что границ рабочая область не имеет: объекты можно создавать совершенно произвольного размера.

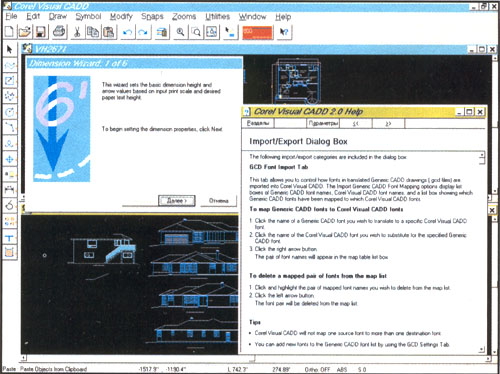

Очевидно, что продукт предназначен для обыкновенных пользователей, это подтверждается и наличием "горячих" клавиш, соответствующих традиционным Windows-приложениям: Ctrl+Z – "отменить", Ctrl+C -"копировать", и т.п. Основные действия по созданию объектов (рисование линий, прямых) вынесены в левую часть экрана в виде пиктограмм, и по нажатию левой кнопки мышки действие, изображенное на них, связывается с указателем. Если же щелкнуть на пиктограмме правой кнопкой мыши, то ее значение изменится. В результате для совершения практически всех действий по созданию рисованных объектов не надо ползать по верхнему выпадающему меню: достаточно простого двойного щелчка мышью, причем для каждого вашего действия в левом нижнем углу экрана появится подсказка, ну, а в самой трудной ситуации вас выручит продуманная система помощи.

Конечно, у продукта есть и свои минусы: например, создать нормальный дом "на ровном месте" нам так и не удалось. Однако смею заверить, что имеющиеся примитивы и образцы – исчерпывающее подспорье. При этом можно одновременно открыть до 64 домов (здесь вы ограничены только производительностью машины, объемом памяти и возможностями видеосистемы) и свободно перемещаться между чертежами, присоединять части одного дома к другому и т.д.

Совместная разработка Nurm Software и Corel среди пpoгpaмм подобного рода может послужи образцом удобства и комфорта для пользователя. Остается толь ожидать появления на рынке аи логичного созданному на платформе Silicon Graphics продукта для Windows, который сможет создавать объемные трехмерные изображения домов лишь по одним черновым наброскам и... материализовывать их! Как говорите "нарисуем – будем жить!"
