Лучше сто раз увидеть, чем один раз услышать. И, теоретически, лучше один раз пережить, чем сто раз увидеть. На практике этот тезис был проверен редакцией "Компьютерры" на собственной... собственном офисе, причем совсем недавно. И не успела еще осесть пыль после битв с кабелями, как мы уже спешим поделиться с читателем результатами и накопленным опытом.

Итак, ингредиенты офис большой, длинный (метров 90) коридор, по одна штука, сотрудники, толпа, фальшпотолок, один слой, желание иметь сеть, сильное – одно на всех, мы за ценой не постоим.

Конечно хотелось не только компьютерную сеть получить, но и внутреннюю АТС поставить, телефоны развести Потребности редакции, выпускающей еженедельник и четыре ежемесячных журнала, – это вам не шутка. Телефонов нужна прорва. А производительность сети?! Один только вывод на пленки очередного номера "Компьютерры" требует перекачки по сети до гигабайта постскриптовских файлов, причем порциями мегабайт по 50-200. Да и размеры редакции предъявляют свои требования в частности отметим тот факт, что установка свитчей в центре нашего длинного-предлинного коридора была просто неизбежной – иначе длина проводов локальной сети превысила бы предельно допустимую. Впрочем обо всем по порядку.

Помещение, в котором расположилось издательство "Компьютерра" представляет собой ужасно  обеим сторонам коего идут комнаты (см фото). Большинство комнат (исключение составляют разве что кухня и склад) нуждаются как в компьютерных так и в телефонных розетках. Общее расчетное количество компьютеров – до 100, телефонов – до 50. Часть компьютеров (верстка, сканирование, обработка изображений) требует 100-мегабитных каналов большинству достаточно традиционных 10 Мбит/с. Для серверов и телефонной станции к моменту начала планирования уже была выделена комната в конце коридора, что, видимо, не оптимально с точки зрения топологии сети, но так уж сложилась судьба – примем сие расположение как данное. Ну и к началу работ мы уже были счастливыми обладателями сервера Tricord пока еще молчаливо взиравшего на редакционную суету, ибо не был он пущен в строй, да и поныне пребывает в ожидании. Старый добрый "новель" на скромненьком 486DX до сих пор работает его заместителем вытягивая на немощных своих плечах все наши гигабайты.

Есть ли у вас план, мистер Фикс?

Как водится, прежде чем приняться за работу, мы сочинили для себя историю, дескать, как будет здорово, когда все закончим. Научно-фантастическую. Научную потому, что все в ней было по науке а фантастическую потому, что на практике в любом случае все будет не совсем так, а то и совсем не так. Забегая чуть вперед, скажу, что пока мы еле дуем этому плану довольно точно, поэтому совсем не так уже, видимо, не получится Но все же не будем загадывать – поглядим, чем дело кончится.

Что же было запланировано?

Кабель: Конечно, уже хотя бы из соображений надежности, вариант с тонким коаксиальным кабелем как приемлемый не рассматривался, и мы обратились к традиционному ныне решению с витой парой для под соединения пользовательских машин. Сыграла роль не только надежность, ибо редакция по структуре своей – яркий пример системы с "кластеризацией" трафика явно очерченные группы машин в ней склонны общаться по сети внутри себя намного активнее, чем с остальной частью сети Примера! групп может служить верстка (самое тяжелое место сети внутренний трафик измеряется чуть ли не гигабайтами в сутки), редакционные машины, машины для корреспондентов. В такой ситуации применение протянутого по всей редакции коаксиального кабеля привело бы к тому, что любой всплеск трафика между машинами группы верстки понижал бы производительность всей сети в целом, да и неизбежно повышенное по сравнению с разбитой на части сетью количество коллизий – тоже не подарок Итак, витая пара.

Серверы: Как уже сказано выше, состав этой команды определен. Что же касается подсоединения серверов, то мы решили не использовать 100Base-T (витую пару), а опереться на технологию, дающую честные и полные 100 Мбит/с на 100%, а не на 40-60, как это выходит у Ethernet. Ввиду того, что серверная комната находится на расстоянии более 40 метров от места расположения свитчей, было принято решение подсоединить серверы к бекбону с помощью FDDI или ATM-канала, и, поразмыслив, мы склонились в сторону FDDI как решения, опробованного временем, и, следовательно, надежного.

Свитчи: Принимая во внимание приведенные выше соображения, мы сделали вывод, что сеть должна быть разбита на группы, и это обуславливает необходимость применения "продвинутого" свитча, способного разделять внутренний сетевой трафик групп машин и не транслировать его на всю сеть. Минимальная скорость бекбона, очевидно, 100 Мбит/с, тогда как большинство машин требуют десятимегабитных окончаний и только некоторые – полных 100-мегабитных. Два возможных решения, как нам кажется, удовлетворяют приведенным условиям. Первое – это единый мощный smart switch с FDDI-портом, группой из 10-16 портов 100Base-T и несколькими группами портов 10Base-T суммарно до 80. Второе-это бутерброд из центрального 100 Мбит/с + FDDI smart-свитча и группы дешевых и простых субсвитчей, часть из которых – 100-мегабитные. Принципиальных мотивов, которые безоговорочно склонили бы нас к тому или иному варианту из вышеописанных, мы в настоящий момент не видим, а потому при выборе, скорее всего, будем руководствоваться соображениями цены и известности торговой марки.

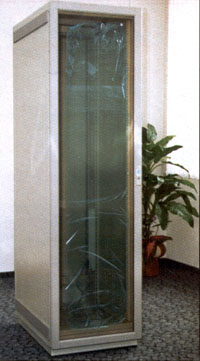

Разводка: Первоначально планировалось вести кабельное хозяйство над фальшпотолком и использовать полости между стенами (так уж они у нас устроены) для подведения кабелей к розеткам. Позже, при попытке воплотить это решение в жизнь, специалисты фирмы "АйТи" выяснили, что замысел неудачен, так как трудоемкость прокладки кабелей между стенами съест всю выгоду от экономии на коробах, и мы вернулись к обкатанной системе от фальшпотолка и до самого пола по стене идет пластиковый желобок, по которому провод опускается от потолка до уровня розеток и через углубление в стене подводится к самой розетке (см. фото), привинченной рядом. Топология кабельного хозяйства несложна примерно в центре помещения располагается шкаф (см. фото) для аппаратуры rack-mount, в который вводятся все до единого кабели от розеток, расположенных на стенах. Туда же из серверной приходят оптоволоконные кабели FDDI-колец и групповые кабели от местной мини-АТС (см. фото) плюс входящие в здание телефонные линии. В шкафу должны располагаться патч-панели для коммутации кабелей, свитчи и UPS для питания всего этого хозяйства читатель, вероятно, уже догадался что именно эта часть нашего плана доблестно воплощена в жизнь специалистами "АйТи", и тому свидетельство – наш фоторепортаж, начатый в "Компьютерре" #10 криком души Евгения Кривошеева и продолжаемый здесь вашим покорным слугой.

Воплотите же меня, воплотите!

Возопил,что твой Буратино, свежесочиненный (далеко не без помощи "АйТи", отдадим должное) план нашей будущей сети, и вторил ему (воплощайте же его, воплощайте, черти!) глас народа, есть наш. Первоначальные порывы несознательных и не разделавшихся еще до конца с комсомольским прошлым отсталых элементов учинить субботник были успешно подавлены. (Мы просто попробовали представить себе возможный результат, вытерли холодный пот и запричитали, что, мол, беда, коль сапоги начнет тачать пирожник, а пироги печи сапожник, и вообще, нам некогда, нам вот тут номер очередной выпускать!) На этом этапе большого пути дружественная "АйТи" наконец входит в наш кадр крупным планом, всерьез и надолго. И недаром: настало время тянуть провода, делать розетки, ставить АТС, патч-панели... Эпопея!

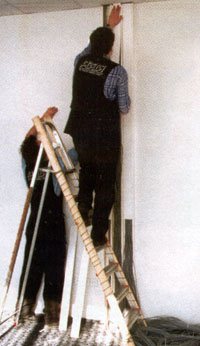

 Первые дни живо напомнили мне детство, маму и ее мясорубку. Здоровская штука. В нее кидаешь толстые куски мяса, а вылезают тонкие колбаски. С проводами айтишники сделали нечто визуально очень похожее, но наоборот (см. фото) – из множества тонких проводов собирали пучки и протягивали их по фальшпотолку от места будущего расположения rack-будки до комнат. Мы обходили и уважительно оглядывали внушительные пучки проводов, толстеющие на глазах. Под конец из отверстия в потолке на пол "стекало" 150 проводов (см. фото): именно столько розеток нынче раскидано по стенам редакции, и, кстати, каждая из них может использоваться и как сетевая, и как телефонная -все определяется коммутацией на патч-панелях. Вослед проводам из потолка на стенах были смонтированы аккуратные пластиковые короба, а рядом с ними – небольшие универсальные телефонно-сетевые розеточки. После упрятывания проводов в короба (см. фото) получилось симпатично и удобно.

На следующей фазе будка размером с телефонную приняла в себя толщу кабелей, и каждый кабель от розетки был подключен к отдельному гнезду патч-панели. По гнездам же патч-панели были разведены и толстые кабели от местной АТС, которую специалисты "АйТи" смонтировали и подключили в серверной комнате. Теперь любая стенная розетка может быть подключена к любому номеру внутренней АТС, а с появлением свитчей ее можно будет подключить и к 10- или 100-мегабитному каналу локальной сети. Это дает нам возможность в комнату, в которую запланировано поставить 5 компьютеров и 10 телефонов, установить, к примеру, 8 компьютеров и 7 телефонов – все розетки взаимозаменяемы.

Продолжение следует.
