Московская фирма UCC Company представляет на российском рынке весьма экзотические пока изделия – сенсорные экраны производства американской компании ELO TouchSystems.

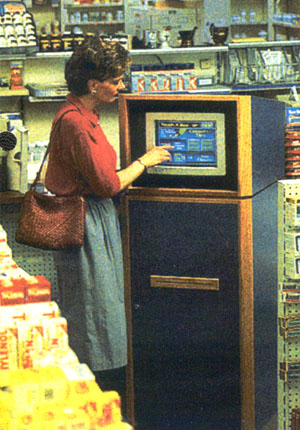

Сенсорная технология используется для управления техпроцессами и создания общедоступных информационных служб: справочных бюро, путеводителей по выставкам и торговым центрам, электронных карт и планов, демонстрационных, экзаменующих и банковских систем. О мышке и клавиатуре можно забыть: управлять работой программ, запрашивать информацию, выбирать объекты на экране, рисовать, вводить данные – все это доступно вам с помощью простого прикосновения к экрану монитора пальцем или кистью.

Внешне сенсорный экран (СЭ) представляет собой тонкую (около 2 мм) стеклянную пластину, устанавливаемую на монитор. Контроллер фиксирует прикосновение к экрану и передает компьютеру координаты, а в некоторых моделях – и силу давления. СЭ может быть установлен на любой монитор и взаимодействовать практически с любыми существующими программами, поскольку его драйвер как минимум эмулирует обычную мышь. На сегодня выпускается два типа сенсорных экранов – экраны, отслеживающие колебания поверхностных акустических волн (IntelhTouch), и резистивные СЭ (AccuTouch).

Экраны IntelliTouch

СЭ этого типа представляет собой стеклянную панель с расположенными по углам пьезоэлектрическими преобразователями. Контроллер посылает высокочастотный электрический сигнал на преобразователи, которые генерируют поверхностные акустические волны. Приемные датчики собирают колебания, возвращаемые отражателями (они расположены по краям панели), и снова направляют их на преобразователи, превращающие полученные данные в электрический сигнал, анализируемый контроллером.

Появившись в 1987 году, эта технология стала настоящим прорывом в производстве. Впервые удалось создать сенсорную панель полностью из стекла, без пластикового покрытия и специальных электронно-лучевых трубок, к тому же обладающую максимальной прозрачностью (92%) и минимальными искажениями изображения. Простая конструкция и прочная стеклянная поверхность гарантируют высокую надежность и долговечность СЭ.

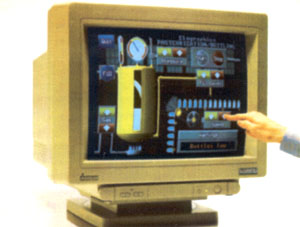

Экраны IntelliTouch применяются в игровых автоматах, в условиях низких температур, а также там, где задействовать клавиатуру или мышку довольно затруднительно (например, при работе в перчатках). Кроме координат, такие экраны могут определять силу давления, что успешно используется на производстве в системах контроля и управления технологическими процессами. Специалист может проверить работу двигателя, увеличивая или уменьшая нагрузку на него, что достигается простым нажатием на экран. Экраны могут работать в следующем диапазоне температур: -200-С – +500°С. Они выдерживают более 50 млн. прикосновений в одной точке. Аппаратное разрешение составляет 140 точек на кв.см.

 Экраны AccuTouch

При создании данных СЭ используется резистивная технология. Экран выполнен из стеклянной панели и листа высокопрочного пластика, который отделен от стекла миниа????? разделителями (их диаметр – менее одной тысячной дюйма). Стеклянная панель и пластик покрыты с внутренней стороны прозрачным проводящим слоем, а пространство между ними заполнено специальным диэлектриком.

Когда пользователь дотрагивается до экрана, проводящая внутренняя поверхность пластикового листа замыкается с проводящим слоем стекла. Сигнал принимается контроллером, вычисляющим координаты прикосновения.

Разрешающая способность очень велика – 6200 точек на кв. см. Стандартная девиация ошибки -не более 2,03 мм. Экраны обеспечивают хорошую прозрачность и четкость изображения, являясь при этом весьма прочными и надежными устройствами: выдерживают более 35 млн. прикосновений в одной точке и вполне могут защищать дисплей от воды и агрессивных сред. В отличие от других типов сенсорных экранов, AccuTouch дают гарантированный отклик при касании их любыми предметами: рукой в перчатке, ручкой, карандашом, указкой.

Ассортимент выпускаемых сенсорных экранов может удовлетворить любые запросы. Существуют СЭ для мониторов с диагональю от 8 ("блокноты") до 21 дюйма (дисплеи графических станций), а также для любых типов поверхности дисплея (сферические, цилиндрические, плоские СЭ). Есть контроллеры, подключаемые через СОМ-порт, AT-Bus, MicroChannel, Apple Desktop Bus. Разработаны выносные контроллеры, поддерживающие plug-and-play. Программное обеспечение позволяет работать с любыми "мышиными" драйверами, какие только есть в Windows, Windows NT, OS/2, DOS и Apple Macintosh. Кроме того, имеются программные пакеты, написанные специально под сенсорные экраны.

"Информационное бюро"

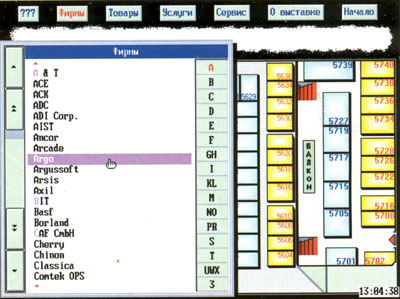

Фирма UCC Company разработала и поставляет аппаратно-программный комплекс "Информационное бюро" и систему программирования "Информдизайнер". Продукты просты в использовании, работают в MS DOS, на машинах АТ/286 с видеосистемой VGA. Сенсорный экран не обязателен, можно пользоваться клавиатурой и мышью. "Информдизайнер" позволяет рисовать карты и схемы, импортировать готовые тексты и рисунки (в формате PCX), создавать меню, кнопки, системы ссылок.

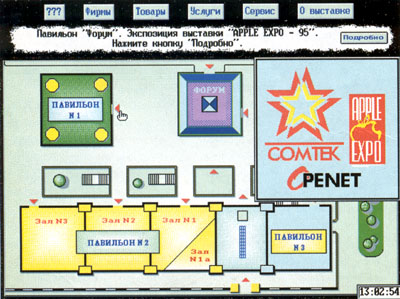

Комплекс "Информационные бюро" ныне обслуживает все международные выставки АО "Экспоцентр", проходящие в выставочном комплексе на Красной Пресне, а также выставки ВАО "Ленэкспо" и АО "Крокус Интернешнл". Кроме того, комплекс применяется Московским областным центром занятости населения Наконец, совсем недавно разработана система для приема экзаменов в ГАИ.
